الصمامات الأمنية ذات التحميل الربيعي مقابل الصمامات الأمنية ذات التشغيل اليدوي: أيهما يجب أن تختار؟

الصمامات ذات الربيع المضغوط مقابل الصمامات ذات التحكم القيادي صمام الأمان : ما الفرق بينهما؟

صمامات الأمان تحمي الأنظمة الخاضعة للضغط عن طريق الفتح التلقائي عند تجاوز الضغط للقيمة المُحددة مسبقًا. وأكثر نوعين انتشارًا هما صمام الربيع المباشر (ذو الربيع المضغوط) و صمام مُحكَم عن بُعد . وكلا النوعين يؤدي نفس المهمة، لكن طريقة استشعار الضغط تختلف بينهما، وكذلك استجابتهما وملاءمتهما لظروف التشغيل المختلفة. ويقارن هذا الدليل النوعين بلغة بسيطة — من حيث مبدأ العمل، ودقة ضبط الضغط، وانخفاض الضغط بعد الفتح (Blowdown)، والضغط العكسي، وسهولة الصيانة، والتكلفة — لمساعدتك على الاختيار الأمثل حسب ظروف التشغيل الفعلية.

جدول مقارنة سريع

كيف تختار بسرعة

لمعظم أنظمة البخار والغاز المضغوط، يُعَد الصمام المحمّل بالزنبرك صمام الأمان الخيار القياسي الموثوق والاقتصادي.

لتحقيق دقة عالية جدًّا في ضغط الفتح، أو إحكام ختم ممتاز، أو في الأنظمة التي لا يجوز أن يؤثّر فيها ضغط العودة المتراكم على فتح الصمام، فكّر في استخدام صمام يعمل بواسطة قائد (Pilot Operated).

للاستخدام مع السوائل وضغوط فتح منخفضة، تأكّد من ملاءمة القائد واستجابته مع مورّدك.

١. صمام محمّل بالزنبرك صمام الأمان : مباشر وموثوق

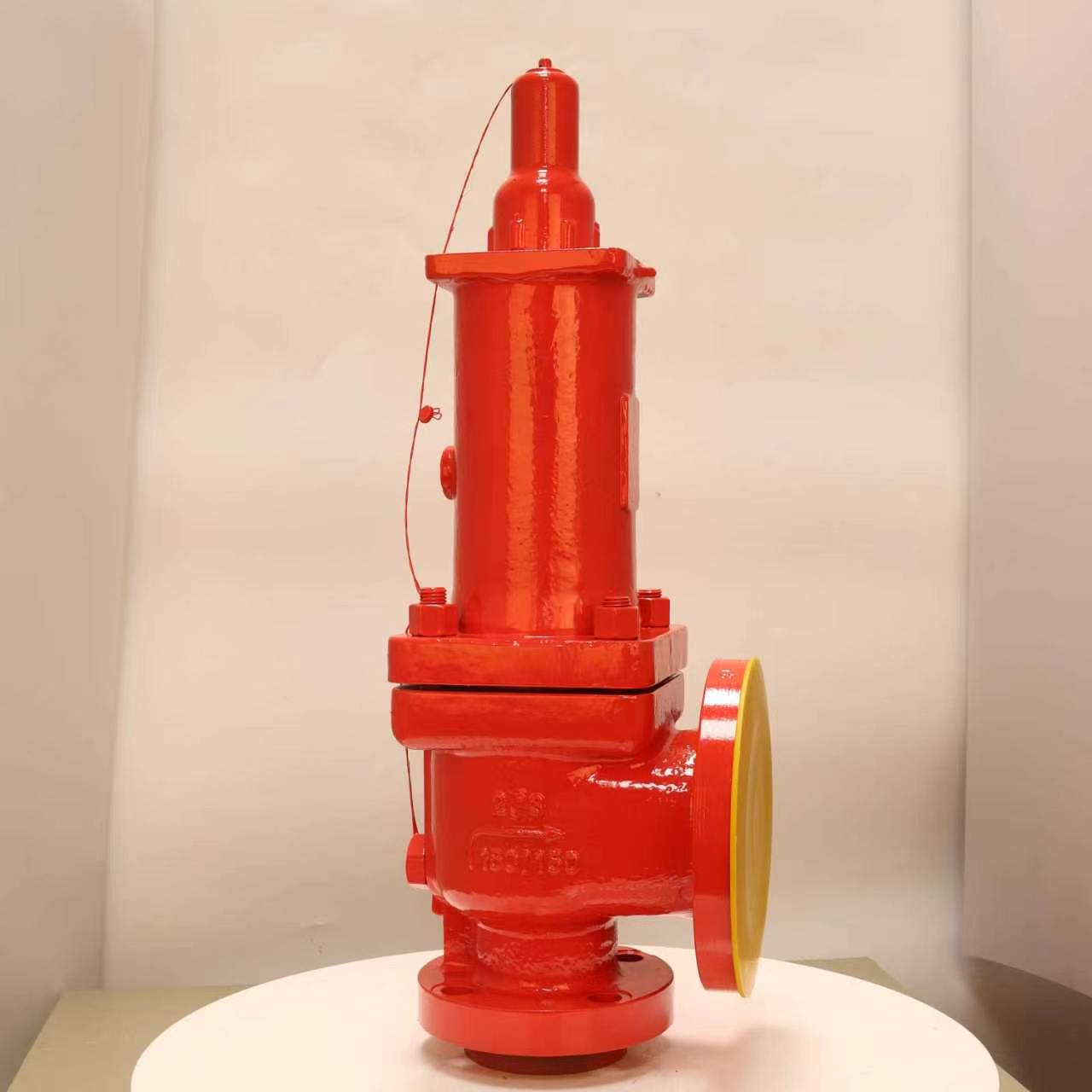

محمل بالربيع صمام الأمان (أحمر، ذو شفة)، الخيار القياسي المباشر لحماية أنظمة البخار والغاز من الضغط الزائد.

مبدأ العمل

الصمام المحمّل بالزنبرك (المباشر) صمام الأمان يُمسك القرص ضد المقعد باستخدام قوة الزنبرك. ويؤثّر ضغط المدخل على القرص. وعند ارتفاع الضغط بما يكفي لتخطّي قوة الزنبرك، يرفع القرص ويُفرّغ الوسيط. وبعد انخفاض الضغط إلى ما دون نقطة الإغلاق مجددًا، يُغلق الزنبرك الصمام مرة أخرى. ويستشعر الصمام ضغط العملية مباشرةً عند مدخله، دون الحاجة إلى أي طاقة خارجية.

المزايا

بسيط ومتكامل ذاتيًّا ويعمل دون طاقة خارجية.

يمكن ضبط الضغط المُحدَّد بواسطة النابض والحلقة التنظيمية.

مقدار الانخفاض في الضغط أثناء الفتح وإعادة الإغلاق (Blowdown) مُحدَّدٌ بشكل ثابت وفق التصميم الداخلي.

يُستخدم على نطاق واسع في تطبيقات البخار، والهواء المضغوط، والغازات، والعديد من سوائل الحماية من الزيادة في الضغط.

القيود

خصائص الفتح أقل قابليةً للضبط مقارنةً بالصمام التوجيهي (pilot valve).

حساسٌ للضغط العكسي في خط التفريغ؛ إذ قد يؤدي تغيُّر الضغط العكسي إلى تحوُّل في قيمة الضغط المُحدَّد أو تقليل ارتفاع الصمام.

الإصدارات ذات المقعد المعدني قد تسمح بتسربٍ بسيطٍ حتى يتم بلوغ نقطة الضغط المُحدَّد.

٢. صمام توجيهي (Pilot Operated) صمام الأمان : دقيق وغير حساس للضغط العكسي

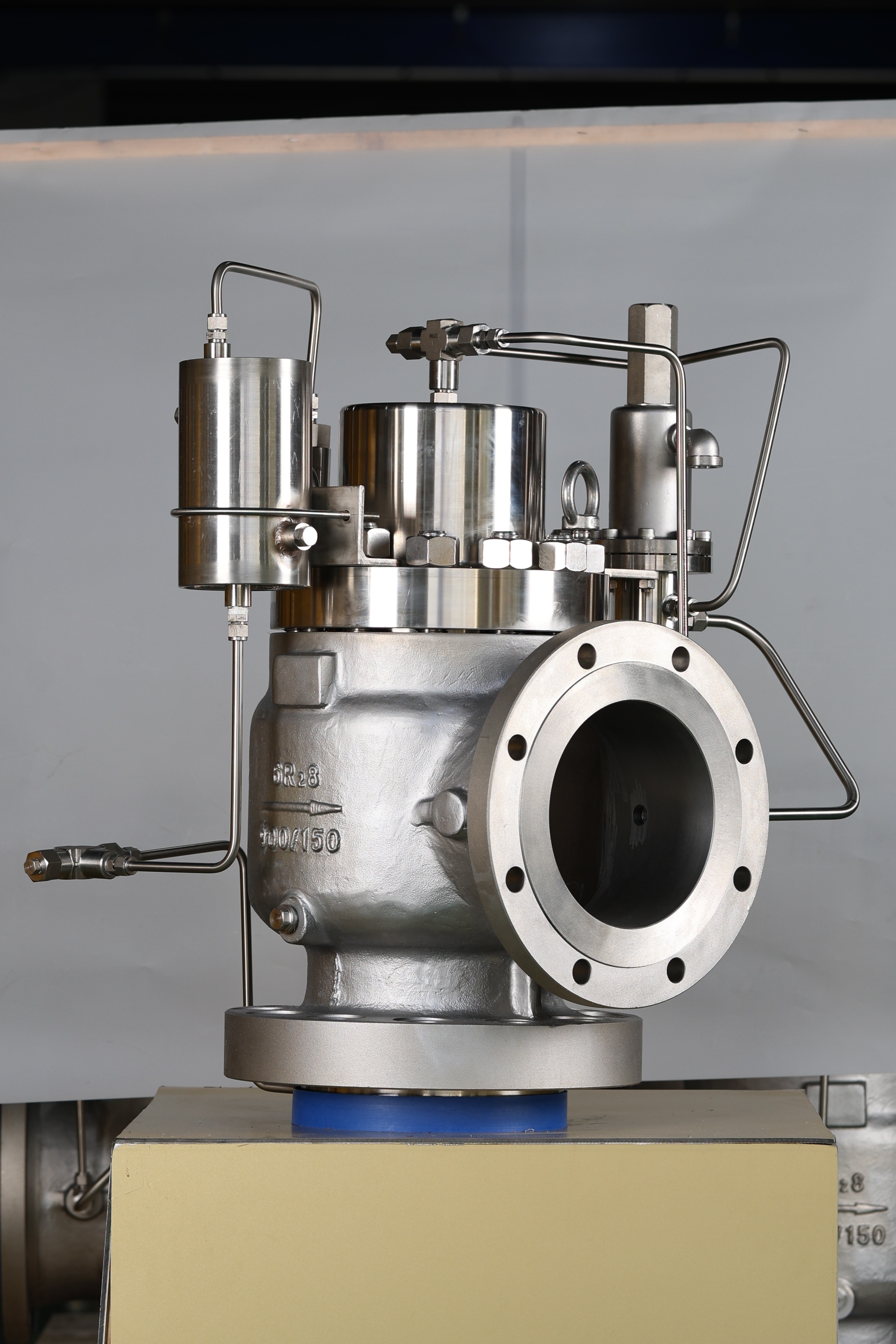

صمام أمان توجيهي (Pilot Operated Safety Valve) مزوَّد بصمام توجيهي (pilot) وخط استشعار، لضبط دقيق للضغط المُحدَّد وختم محكم.

مبدأ العمل

تُدار بواسطة صمام توجيهي صمام الأمان يستخدم صمام تحكم صغيرًا يكتشف ضغط المدخل ويتحكم في الصمام الرئيسي الأكبر. وعند الضغط الطبيعي، يُبقي الصمام التحكّمي الصمام الرئيسي مغلقًا بإحكام تام. وعندما يصل الضغط إلى القيمة المُحدَّدة، يفتح الصمام التحكّمي ويُفرِّغ الضغط، مما يؤدي إلى تفريغ الضغط عن الصمام الرئيسي فيفتح بالكامل. وهذا يوفّر دقة عالية جدًّا في ضبط الضغط المُحدَّد وإغلاقًا محكمًا جدًّا.

المزايا

دقة عالية جدًّا في ضبط الضغط المُحدَّد، وانخفاض طفيف في ضغط الفتح، واستقرار ممتاز عند العودة إلى حالة الإغلاق.

غير حسّاسٍ نسبيًّا لضغط العودة، ومناسب لأنظمة ضغط العودة المتراكم المرتفع.

مناسب جدًّا للأحجام الكبيرة للفتحات والتدفقات العالية، حيث يحتاج الصمام ذو النابض المباشر إلى نابض كبير جدًّا.

غالبًا ما يوفّر إغلاقًا محكمًا تمامًا (بدون تسرب حتى فقاعات) باستخدام ختم مرن.

القيود

يحتوي على عدد أكبر من المكونات (الصمام التحكّمي وخطوط الاستشعار)، أي يتطلّب صيانةً وفحصًا أكثر.

قد تكون استجابته أبطأ قليلًا من استجابة الصمام ذي النابض المباشر.

تكلفته أعلى قليلًا؛ كما تتطلّب خطوط الاستشعار عناية خاصة عند استخدامها مع وسائط ملوثة أو تلك التي تشكّل تكثّفات.

٣. نصائح الاختيار

نوع الوسيط ونظافته: بالنسبة للغاز الملوث أو الرطب أو الذي يميل إلى تكوين تكثّفات، يجب حماية خط استشعار الصمام التحكّمي أو اختيار صمام ذي نابض.

الضغط العكسي: إذا كانت خطوط التفريغ تتعرّض لضغط عكسي متغيّر أو مرتفع، فإن صمام التحكم عن بُعد يكون عادةً خيارًا أفضل.

هامش ضغط الإعداد: اجعل ضغط الإعداد أعلى من ضغط التشغيل الطبيعي بمقدار آمن وفقًا للمعيار المعمول به، لتجنّب الفتح المتكرر.

تحديد الأبعاد: تأكّد من التدفّق المطلوب للتفريغ ومن مساحة الفتحة ومن أقطار المنفذَين الداخل والخارج باستخدام طريقة تحديد الأبعاد المطلوبة في معيار التصميم الخاص بك.

4. الأسئلة الشائعة

هل هو صمام تحكم عن بُعد صمام الأمان أفضل دائمًا من الصمام ذي النابض؟

لا. فصمامات النابض أبسط وأقل تكلفة وأكثر متانةً في معظم أنظمة البخار والغاز. اختر صمام التحكم عن بُعد أساسًا عند الحاجة إلى دقة عالية جدًّا في ضغط الإعداد أو إحكام ختم ممتاز أو عندما يؤثّر الضغط العكسي على أداء صمام النابض.

هل يمكن لصمام النابض صمام الأمان أن يُستخدم في خدمات السوائل؟

نعم، بشروط تصميم مناسبة. فصمامات تفريغ السوائل غالبًا ما تفتح تدريجيًّا أكثر من صمامات الغاز، لذا تأكّد من أن الصمام مُصنّف لخدمة السوائل وأن أبعاده محسوبة للتدفّق المطلوب لتفريغ السوائل.

ما الذي يتسبّب في صمام الأمان هل تُصدر صوت طقطقة؟

تحدث ظاهرة الطقطقة عادةً عندما يكون حجم الصمام أكبر من اللازم أو عندما تتذبذب ضغوط النظام حول نقطة الضغط المُحددة. ويُحلّ هذا الأمر عادةً عبر تحديد الحجم المناسب للصمام وترك هامش كافٍ لضغط التفعيل.

٥. المعلومات المطلوبة لاختيار الصمام

لمساعدة المهندسين أو المورِّدين على تقييم نوع الصمام المناسب وملاءمته للمنتج، يُرجى إعداد المعلومات التالية:

نوع الوسيط (غاز أو بخار أو سائل)، وقابليته للتآكل، ولزوجته، ونظافته

الضغط التشغيلي العادي والضغط المطلوب للتفعيل

معدل التفريغ المطلوب في الظروف غير الطبيعية

درجة حرارة التشغيل، ونوع التوصيل (خيوطي أو مترابط بالشفاه)، والضغط العكسي، وأي متطلبات تشريعية أو اعتمادية

الخاتمة

محمّل بنابض ومُدار بواسطة قائد صمامات الأمان يؤدي كلا النوعين وظيفة حماية الأنظمة، لكنهما يتبادلان البساطة مقابل الدقة وأداء الضغط العكسي. وفي معظم أنظمة البخار والغاز، يُعد الصمام المحمّل بنابض المعيار الموثوق والاقتصادي. أما عند الحاجة إلى دقة عالية جدًّا في ضغط التفعيل، أو إحكام ختم ممتاز، أو عند وجود ضغط عكسي مؤثر فعليًّا، فيجب اختيار الصمام المدار بواسطة قائد.

للمشترين والمهندسين في الخارج، فإن أكثر الطرق أمانًا هي الاختيار وفقًا لظروف التشغيل، وليس فقط وفقًا للاسم. وعند تزويدنا بالوسيط والضغط ومعدل التدفق ودرجة الحرارة والضغط العكسي، يصبح تحديد النوع المناسب من الصمامات أسهل بكثير.
