صمام خفض الضغط مقابل صمام الأمان التفريغي مقابل صمام الفائض: الاختلافات، ومبادئ التشغيل، ودليل الاختيار

صمام خفض الضغط مقابل صمام الأمان التفريغي مقابل صمام الفائض: ما الفرق بينها؟

ينتمي كلٌّ من صمامات خفض الضغط وصمامات الأمان التفريغية وصمامات الفائض إلى عائلة صمامات التحكم في الضغط، لكنها ليست قابلة للتبديل. فكلٌّ منها يتحكم في جانب مختلف من النظام، ويعمل في ظروف مختلفة، ويُركَّب في موقع مختلف.

إذا خلطت بينها أثناء الاختيار، فقد تواجه ضغطًا غير مستقرًّا في الاتجاه التنازلي، أو تشغيلًا زائدًا مستمرًّا لل pomp، أو دورانًا متكررًا للصمام. ويقارن هذا الدليل الأنواع الثلاثة بلغة بسيطة، مع شرح لمبادئ العمل ومواقع التركيب ونصائح عملية للاختيار في ظروف التشغيل الفعلية.

جدول مقارنة سريع

كيف تختار بسرعة

إذا كنت بحاجة إلى خفض ضغط السائل بعد الصمام واستقراره، فاختر صمام خفض الضغط.

إذا كنت بحاجة إلى تحديد ضغط الجانب الداخل، فاسأل أولًا ما إذا كان الصمام يفتح فقط أثناء حالات الزيادة غير الطبيعية في الضغط أم أنه يحتاج إلى تصريف متكرر أو مستمر.

في حالة الزيادة غير الطبيعية في الضغط فقط، يكون صمام الأمان التصريحي عادةً الخيار المناسب.

أما في حالة التصريف المتكرر أو المستمر للسوائل، فإن صمام الفائض يكون عادةً أكثر ملاءمة.

١. صمام خفض الضغط: يخفض ويُثبِّت ضغط الجانب التالي

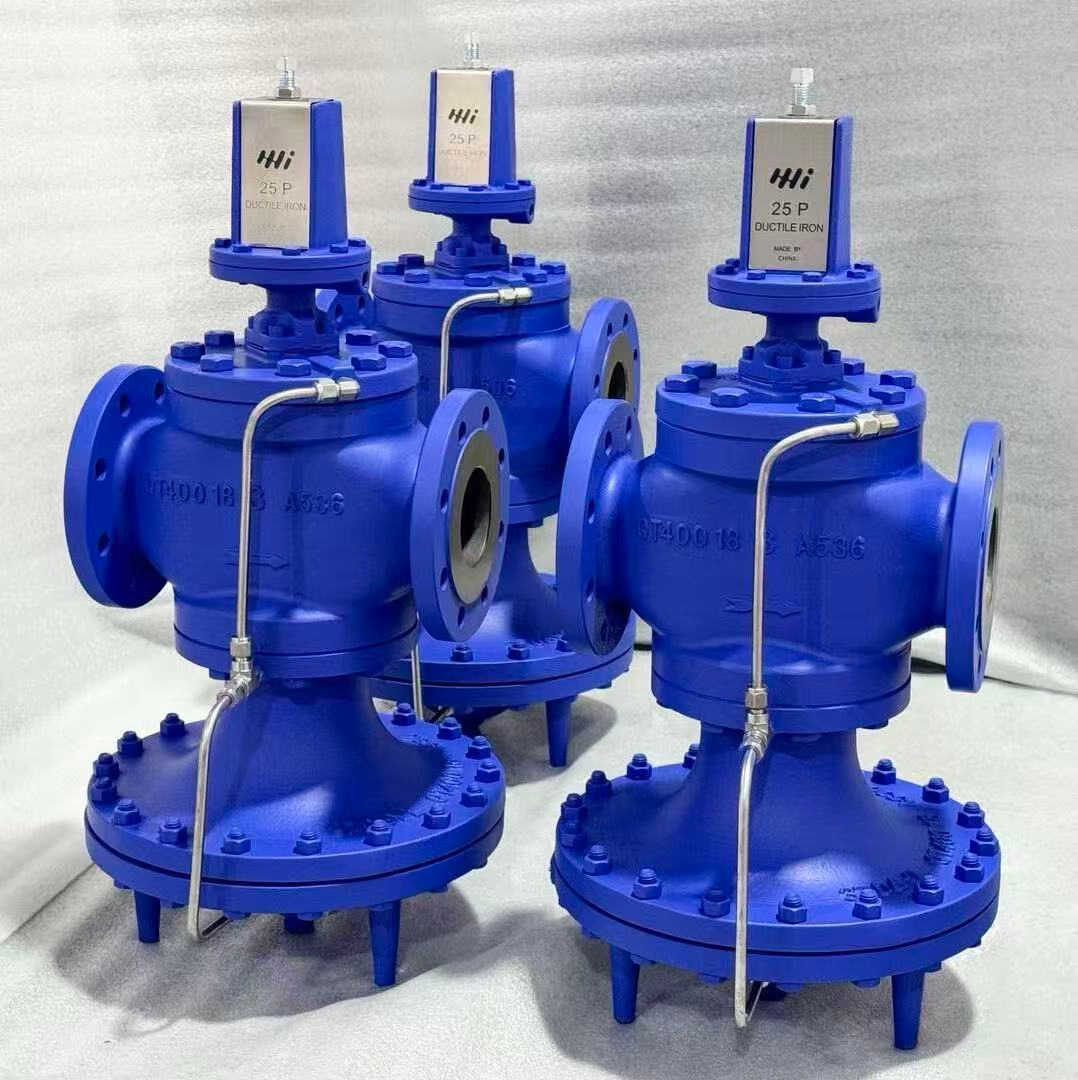

صمام خفض ضغط يعمل بواسطة قائد (مصنوع من حديد طري، ذو شفة اتصال، مقاوم للضغط حتى ٢٥ بار)، مركَّب على التوالي لخفض ضغط الجانب التالي وتحقيق استقراره.

مبدأ العمل

يُركَّب صمام خفض الضغط على التوالي في خط الأنابيب. ويجتاز الوسيط فتحة تقييد داخل الصمام، ما يؤدي إلى انخفاض في الضغط. ويُرجَع الضغط المنخفض من الجهة المُنتهيَة عبر غشاء أو أسطوانة ليتوازن مع ضغط النابض المُعد مسبقاً. وعندما يتغير ضغط الدخول أو تدفق الجهة المُنتهيَة، يُكيِّف قرص الصمام تلقائياً فتحته للحفاظ على ضغط الخرج ضمن النطاق المُحدَّد.

الأنواع

النوع الغشائي: احتكاك أقل، ومناسب أكثر للتطبيقات التي تتطلب حساسية تنظيم عالية واستجابة سريعة. ويمكن أن تصل دقة التنظيم إلى ٢٪–٣٪ استناداً إلى بيانات اختبار صمامات خفض الضغط الدقيقة.

النوع الأسطواني: مناسب لضغوط الدخول الأعلى. ويمكن لصمامات خفض الضغط العالية تحمل ضغوط دخول تصل إلى ٣٥٠ بار.

نصائح الاختيار

التدفق: لا تختار الحجم استنادًا فقط إلى حجم التوصيل. فإذا تجاوز التدفق الفعلي قدرة الصمام على التنظيم، فقد ينخفض الضغط في الجهة السفلى بشكل ملحوظ. وفي هذه الحالة، اختر صمامًا أكبر حجمًا أو صمامًا يتمتع بخصائص تدفق أفضل. أما إذا كان الصمام كبيرًا جدًّا، فقد يعمل عند فتحة ضيقة جدًّا لفترات طويلة، ما يقلل من ثبات عملية التنظيم.

التنقية: بالنسبة للوسائط التي تحتوي على جسيمات، ثبِّت مرشحًا قبل صمام تخفيض الضغط. ويفضَّل استخدام الصمامات المزوَّدة بمصفاة دخول مدمجة. كما أن العديد من صمامات تخفيض الضغط الدقيقة وعالية الضغط مزودة بمرشح بحجم ٢٥ ميكرومتر.

٢. صمام الأمان التفريغي: حماية من الزيادة غير الطبيعية في الضغط

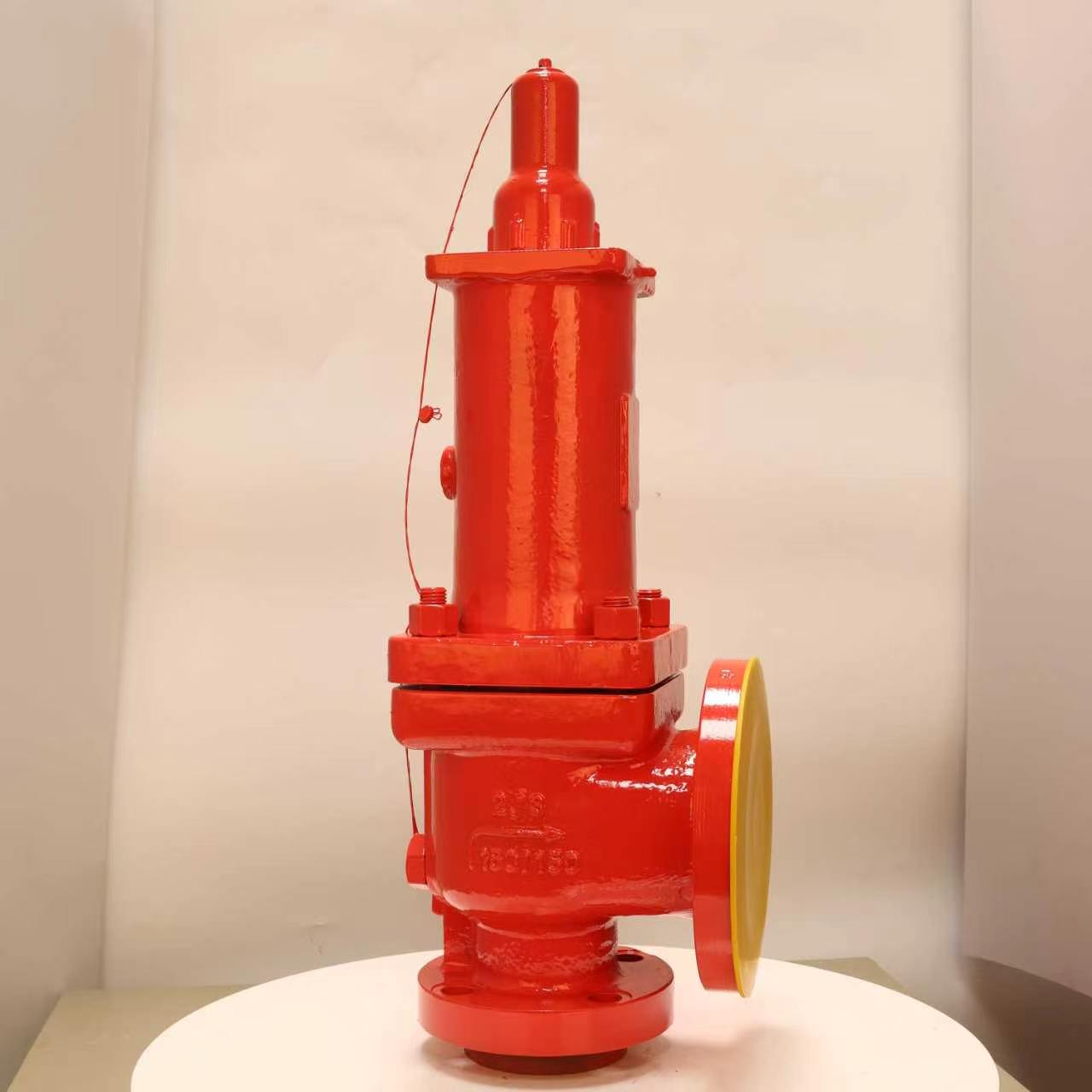

صمام أمان تفريغي محمَّل بنابض (أحمر اللون، ذو طرف مفلنج) مركَّب على التوازي لحماية النظام من حالات الزيادة غير الطبيعية في الضغط.

مبدأ العمل

يُركَّب صمام تفريغ أمان بشكل متوازٍ على المعدات أو الخطوط الأنابيب المحميَّة. وعندما يكون الضغط أقل من القيمة المُحدَّدة، يُمسك النابض سدادة الصمام ضد المقعد، فيبقى الصمام مغلقًا. وعندما يصل ضغط الدخول إلى مدى الفتح، يفتح الصمام ويُفرِّغ الوسيط. وبعد انخفاض الضغط، يُغلق الصمام مجددًا.

التطبيق

تستخدم صمامات تفريغ الأمان غالبًا ختمًا مطاطيًّا لينًا، ما يوفِّر ختمًا جيِّدًا عند الإغلاق العادي. وهي مناسبة لحماية النظام من ارتفاع الضغط الناجم عن ظروف غير طبيعية مثل إغلاق الصمام بالخطأ، أو التمدد الحراري للوسيط، أو عطل مكوِّنات تنظيم الضغط. وبما أن الختم اللين ليس مثاليًّا للفتح المتكرِّر على المدى الطويل، فلا ينبغي استخدام صمام تفريغ الأمان كمنظم ضغط عملياتي عادي أو كعنصر تفريغ جانبي مستمر.

نصائح الاختيار

الضغط المُحدَّد: لا تُحدِّده قريبًا جدًّا من ضغط التشغيل العادي، وإلا فقد يفتح الصمام ويغلق بشكل متكرِّر.

سعة التفريغ: حدد الحجم استنادًا إلى أقصى تدفق ممكن للزيادة في الضغط داخل النظام. وتأكد من أن الصمام قادر على تفريغ كمية كافية من الوسيط في الوقت المناسب. فإذا كان تدفق التفريغ أقل من تدفق السائل الداخل إلى النظام، فقد يستمر الضغط في الارتفاع.

٣. صمام التفريغ: حماية من الزيادة في الضغط والتحكم في ضغط مخرج المضخة

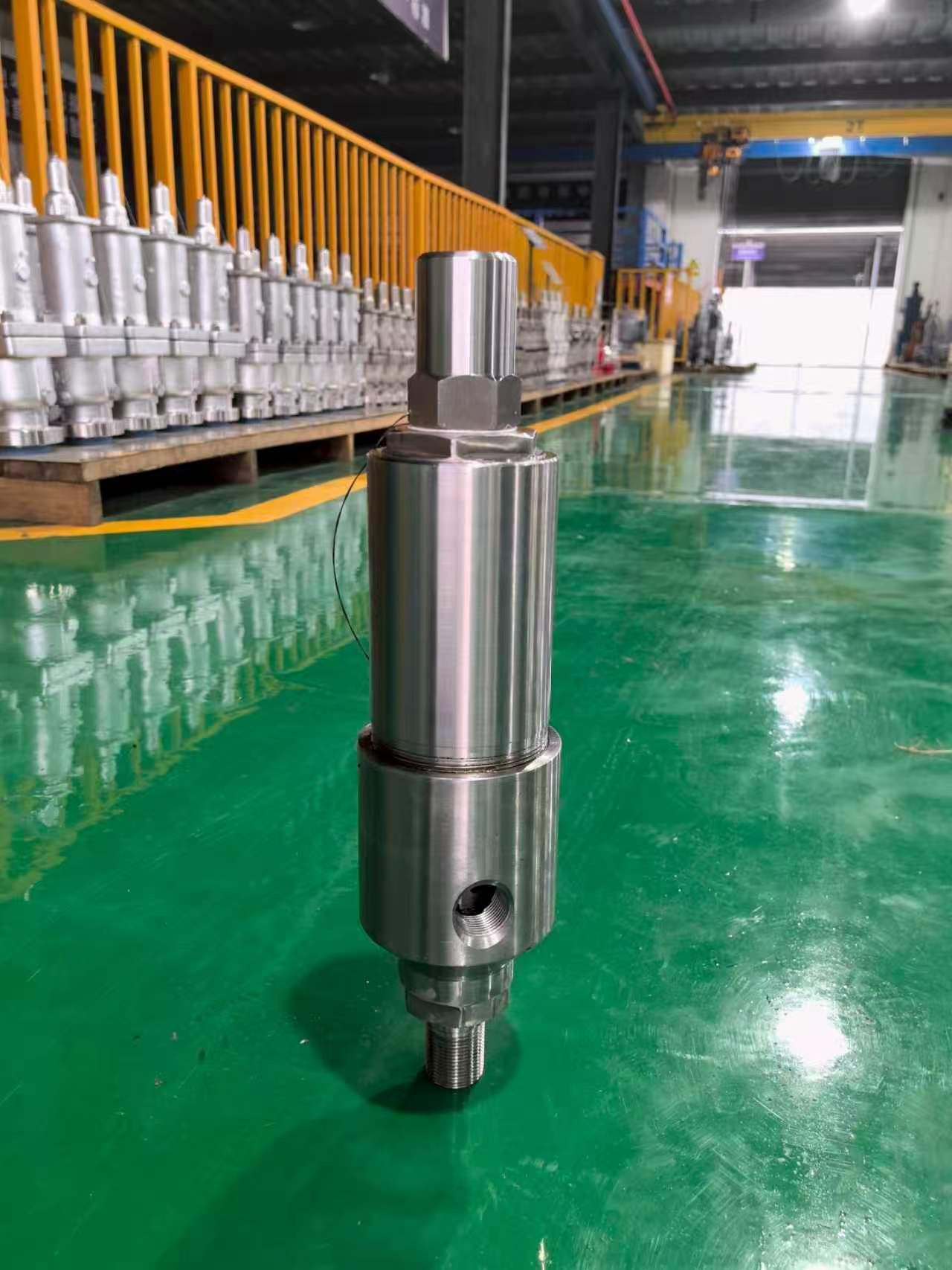

صمام تفريغ مُثبَّت بالخيوط مصنوع من الفولاذ المقاوم للصدأ، ويُستخدم في التفريغ الجانبي لمخرج مضخة السوائل والتحكم في الضغط.

مبدأ العمل

تُستخدَم صمامات التفريغ (وتُعرَف أيضًا باسم صمامات التفريغ بسبب الضغط الزائد) بشكل رئيسي في الأنظمة السائلة، وغالبًا ما توضع عند مخرج المضخات ذات التوصيل الثابت. وعندما تنخفض الحاجة إلى السائل من قِبل الجهاز المنفِّذ، أو عندما يُغلق صمام التحكم، أو عندما تزداد مقاومة النظام، يرتفع ضغط مخرج المضخة. وفي هذه الحالة، يفتح صمام التفريغ ويُعيد جزءًا من السائل إلى الخزان أو إلى مدخل المضخة أو إلى جهة أخرى ذات ضغط منخفض، وبالتالي يحد من ضغط مخرج المضخة.

بالمقارنة مع صمام التفريغ الأمني، الذي يركّز على تفريغ الضغط الزائد غير الطبيعي، فإن صمام التفريغ أكثر ملاءمةً للتحكم في ضغط مخرج المضخة حيث يُطلَب تفريغ السائل بشكل متكرر أو مستمر. ولا يمكن استبدال هذين الصمامين ببساطة استنادًا إلى ضغط الإعداد.

تطبيقيْن رئيسييْن

١. عند ارتفاع ضغط النظام بشكل غير طبيعي، يفتح صمام التفريغ ويُفرِّغ السائل للحد من أقصى ضغط.

٢. عندما توفر مضخة ذات سعة ثابتة تدفقًا مستمرًا، يقوم صمام التفريغ بتفريغ التدفق الزائد وفقًا لمتطلبات النظام، ويشارك في تنظيم ضغط مخرج المضخة.

نصائح الاختيار

الضغط والتدفق: تأكّد من ضغط الإعداد، وأقصى تدفق خرج للمضخة، والطلب العادي للنظام، وأقصى تدفق زائد، وفرق الضغط عبر الصمام.

التركيب وتكرار التشغيل: استنادًا إلى الفتح العرضي أو التشغيل المتكرر أو التفريغ المستمر، تحقّق من تركيب المقعد ونوع مادة الختم ومقاومة الاهتزاز وقدرة التدفق وعمر الخدمة.

خط العودة والحرارة: تحقق من قطر أنبوب العودة وضغط الظهر عند المخرج. وخلال التصريف المستمر، يُولِّد تضييق السائل حرارةً. قيِّم ارتفاع درجة حرارة الوسط وحجم الخزان وقدرة النظام على التبريد.

الاختيار حسب التطبيق

لتسريع عملية الاختيار، انسب نوع الصمام إلى الخدمة الفعلية:

استقرار ضغط البخار أو الغاز المضغوط ← صمام خفض ضغط يعمل بالقائد (مفتوح عادةً، مركَّب على التوالي)

حماية الأنابيب والوعاء من الضغط الزائد مع تصريف نادر ← صمام أمان إفراغي ذو ربيع (مغلق عادةً، مركَّب على التوازي)

مخرج مضخة الإزاحة الإيجابية مع تحويل متكرر أو مستمر للسائل ← صمام إفراز فولاذي مقاوم للصدأ (متصل على التوازي عند مخرج المضخة)

4. الأسئلة الشائعة

هل يمكن لصمام أمان إفراغي أن يحل محل صمام إفراز للتحكم في ضغط مخرج المضخة؟

يمكن لصمام التفريغ الأمني التعامل مع حالات زيادة الضغط غير الطبيعية في التطبيقات المناسبة، لكنه ليس بالضرورة مناسبًا للفتح المتكرر أو التفريغ المستمر. وعندما تتطلب مضخة ذات سعة ثابتة تنظيم ضغط الالتفاف على المدى الطويل، فإن صمام التفريغ عادةً ما يكون الخيار الصحيح.

هل يمكن استخدام صمام التفريغ لحماية النظام من ارتفاع الضغط الزائد؟

يمكن لصمام التفريغ تحديد أقصى ضغط مسموح به في أنظمة السوائل المناسبة. ومع ذلك، إذا كانت التعليمات أو معايير التصميم السارية تطلب صراحةً استخدام صمام الأمان ، فلا يجوز استبداله بصمام تفريغ عام.

هل يحتاج صمام خفض الضغط إلى حماية تفريغية من الجهة المُنزِلة؟

يعتمد ذلك على أقصى ضغط مسموح به للمعدات الواقعة في الجهة المُنزِلة ومخاطر فشل النظام. فإذا كان فشل صمام خفض الضغط قد يؤدي إلى تجاوز الضغط في الجهة المُنزِلة للحدود القصوى المسموح بها للمعدات، فيجب تركيب جهاز تفريغ مستقل.

٥. المعلومات المطلوبة لاختيار الصمام

لمساعدة المهندسين أو المورِّدين على تقييم نوع الصمام المناسب وملاءمته للمنتج، يُرجى إعداد المعلومات التالية:

نوع الوسيط، ودرجة تآكله، ولزوجته، ونظافته

الضغط عند المدخل والضغط المستهدف عند المخرج

معدل التدفق العادي، وأقصى معدل تدفق، أو معدل التدفق اللازم للتخفيف في الظروف غير الطبيعية

درجة حرارة التشغيل، ونوع الاتصال، وتكرار التشغيل، والضغط العكسي عند المخرج

الخاتمة

تتحكم صمامات خفض الضغط وصمامات الأمان التفريغية وصمامات التجاوز في الضغط جميعها، لكنها تحل مشكلات مختلفة. والمفتاح هو تحديد الجانب الذي يحتاج إلى التحكم في الضغط داخل النظام، وما إذا كان الصمام يعمل عادةً مفتوحًا أم مغلقًا، وما إذا كان التفريغ يحدث بشكلٍ متقطعٍ أم مستمرٍ.

بالنسبة للمشترين والمهندسين في الخارج، فإن أكثر الطرق أمانًا هي الاختيار استنادًا إلى ظروف التشغيل، وليس الاعتماد على الاسم فقط. فعند تزويدنا بنوع الوسيط، والضغط، ومعدل التدفق، ودرجة الحرارة، وتكرار التشغيل، يصبح تحديد النوع الصحيح من الصمام أسهل بكثير.
