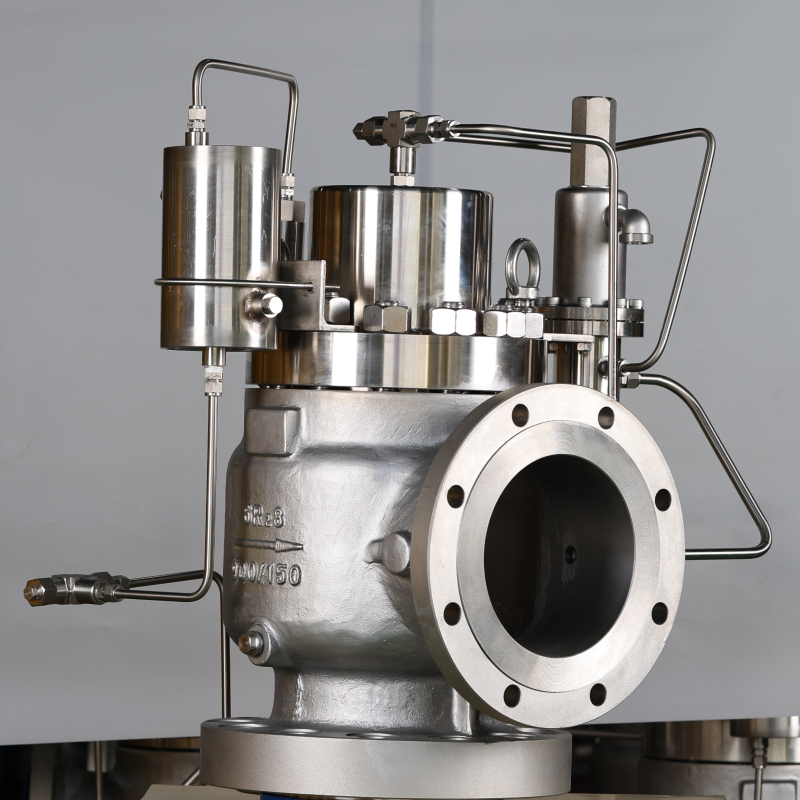

صمام إغاثة ضغط يعمل بالبرودة القصوى ويُشغَّل يدويًّا مقابل صمامات إغاثة ضغط تعمل مباشرةً بالزنبرك

صمام الأمان التفريغي المُدار بواسطة الصمام المساعد من سلسلة شنغهاي شياوزاو TOXD للظروف الكريوجينية (من -١٩٦°م إلى +٨٠°م، الفئة ١٥٠ إلى ٢٥٠٠)

ميكانيكا قوة الإغلاق: ضغط القبة مقابل استرخاء النابض

في صمام الأمان التفريغي التقليدي المحمّل بالنوابض، تُوفَّر قوة الجلوس الهابطة حصريًّا بواسطة النابض الميكانيكي المضغوط: ف_المحصلة = ف_النابض − (ض_الداخل × م_المقعد). وعندما يقترب ضغط التشغيل من ضغط الإعداد، تنخفض إجهاد التلامس إلى ما دون عتبة التشوه البلاستيكي. وعند ٨٨٪–٩٢٪ من ضغط الإعداد، يبدأ التسرب الدقيق (الغليان الخفيف)، ما يؤدي إلى تآكل المقعد وخسائر غاز التبخر.

في صمام السلسلة TOXD المساعد، يُنقل ضغط المدخل إلى غرفة القبة العلوية الواقعة فوق المكبس الرئيسي. وبما أن مساحة مكبس القبة م_المكبس أكبر بنسبة ١,٢٨–١,٣٥ مرة من مساحة مقعد الفوهة م_المقعد، فإن: ف_المحصلة، المساعد = ض_الداخل × (م_المكبس − م_المقعد). وعندما يزداد ضغط النظام، تزداد قوة الجلوس الهابطة بشكل متناسب، مما يضمن إحكامًا خاليًا من الفقاعات وفق معيار API ٥٢٧ حتى ٩٨٪ من ضغط الإعداد.

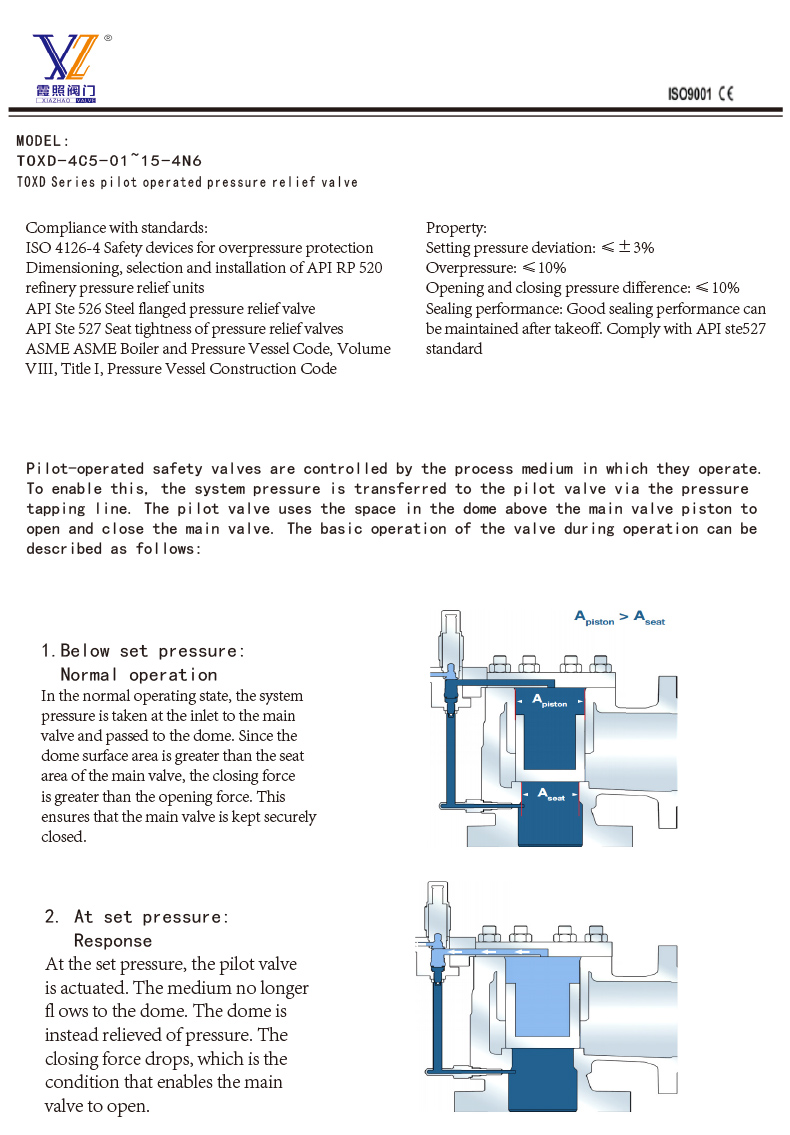

مبدأ العمل المقطعي: موازنة ضغط القبة تحت الضغط المُحدَّد مقابل تشغيل الصمام التوجيهي

٢. مصفوفة المقارنة الهندسية

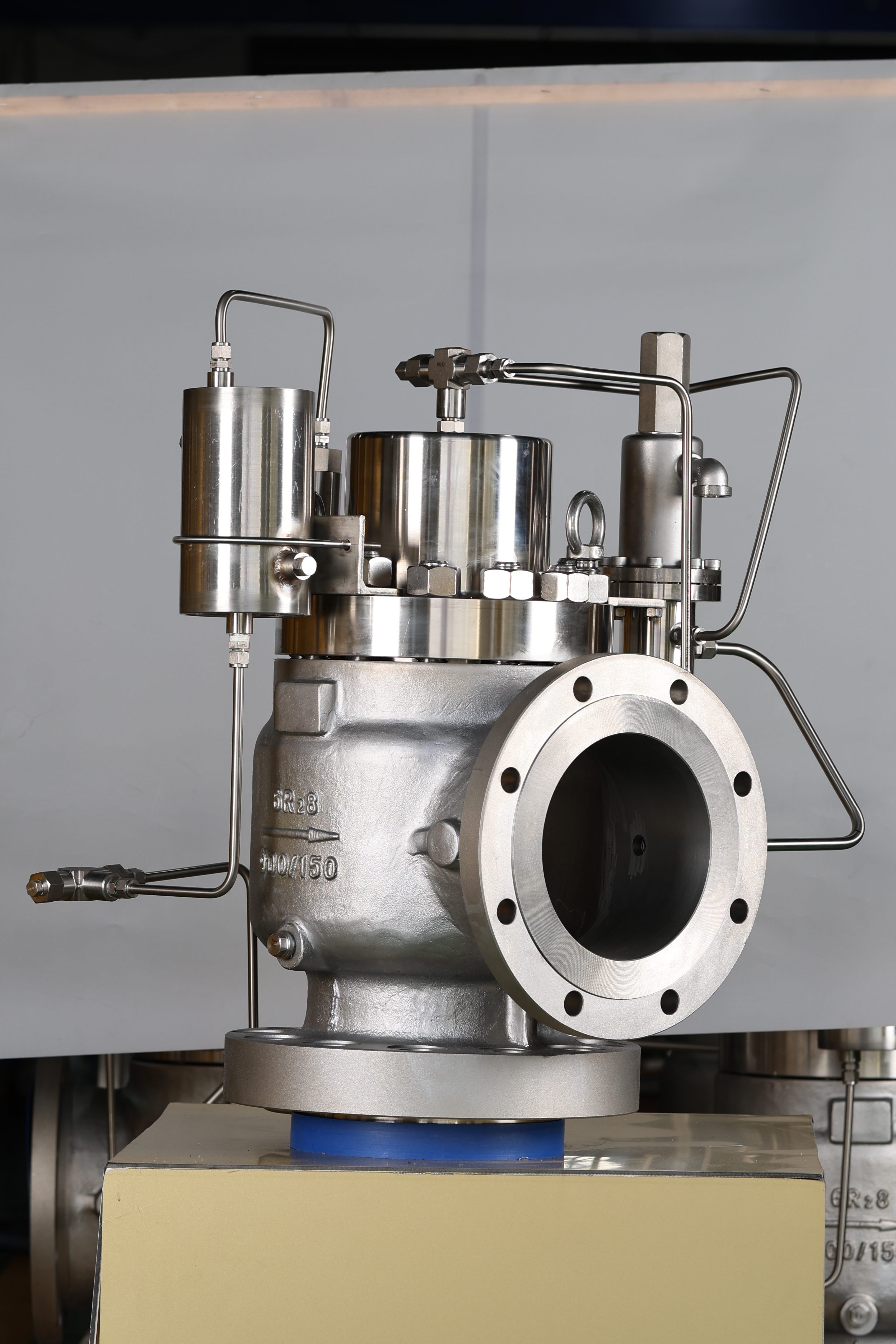

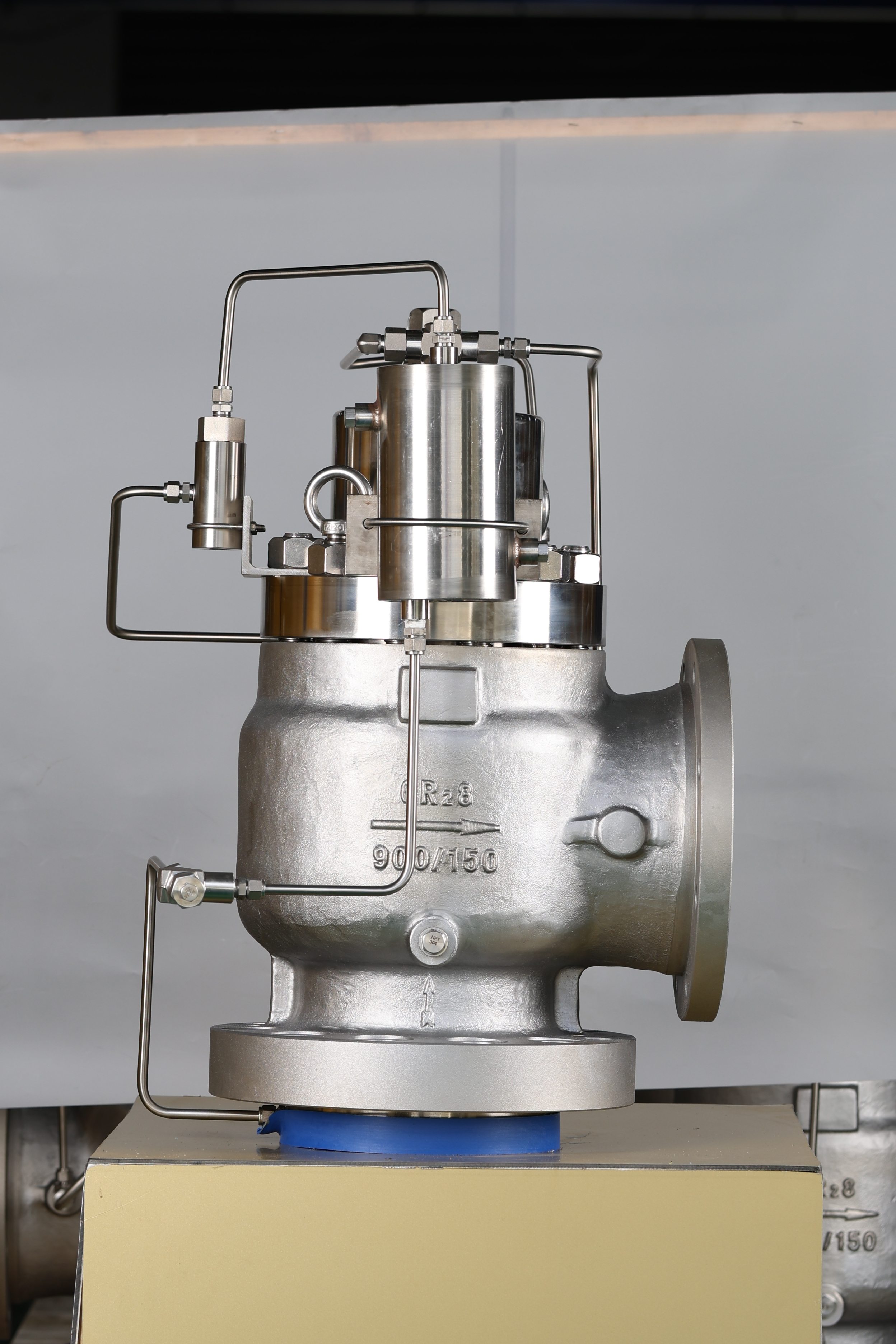

حلقة عزل حراري خارجية وكتلة توجيه متوازنة في سلسلة TOXD

٣. تحليل الجدوى الاقتصادية لغاز التبخر (BOG)

في خزان تخزين غاز طبيعي مسال سعته ١٦٠٠٠٠ متر مكعب، مع ضغط تفريغ مُعد عند ١,٠ ميغاباسكال (١٠,٠ بار) ومعدل تفريغ مطلوب قدره ٢٥٠٠٠ كجم/ساعة:

• صمام تفريغ تقليدي يعمل بالزنبرك (نسبة انخفاض الضغط ١٢٪): يعاود الإغلاق عند ٠,٨٨ ميغاباسكال؛ لمدة ٤٨٠ ثانية؛ ويُفرِّغ ٣٣٣٣ كجم من الغاز الطبيعي المسال = خسارة قدرها ٢١٦٦ دولار أمريكي لكل حدث.

• صمام تفريغ توجيهي من شركة شيا تشاو (نسبة انخفاض الضغط ٦٪): يعاود الإغلاق عند ٠,٩٤ ميغاباسكال؛ لمدة ٢٢٠ ثانية؛ ويُفرِّغ ١٥٢٧ كجم من الغاز الطبيعي المسال = خسارة قدرها ٩٩٢ دولار أمريكي لكل حدث.

• الوفورات المباشرة: توفير قدره ١١٧٤ دولار أمريكي في كل دورة تفريغ؛ وبما يعادل وفورات سنوية تتجاوز ٩٣٠٠ دولار أمريكي، مع القضاء على انبعاثات غاز التبخر المتسرب.
